Die wichtigste Systemkomponente der Bürsten-
reinigungsanlage ist die Umlenkarmatur, die als
4-Wege-Ventil in Nennweiten von 80 mm bis 600 mm ausgeführt wird, für Durchflußmengen von
50 - 3.000 m³/h.
Bei größeren Nennweiten bzw. Volumenströmen erfolgt die Umlenkung der Fließrichtung mittels Ringabsperrklappen (eine Technik, die sich seit vielen Jahren im Kraftwerksbereich bewährt hat).
Neben der Funktionssicherheit für langjährige Betriebszeiten sind der Druckverlust und die

Leckrate einer Umkehreinrichtung von entschei-
dener Bedeutung.

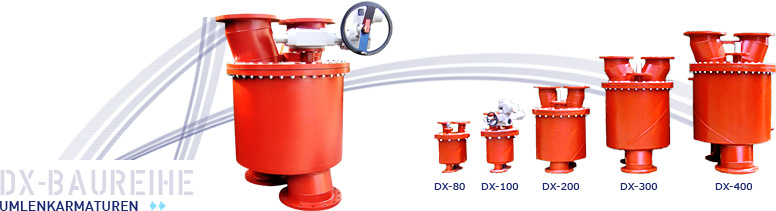

Beide Parameter zeichnen sich in der Baureihe DX durch etrem niedrige Werte aus.
Die Standard-Konstruktion ist für einen Betriebs-
druck von 10 bar und einer Kühlwassertemperatur von max. 50°C ausgelegt.
Je nach Betriebsbedingungen und Wasserqualität erfolgt die Ausführung in Baustahl inkl. Beschichtung (Standard) oder komplett
in Edelstahl.

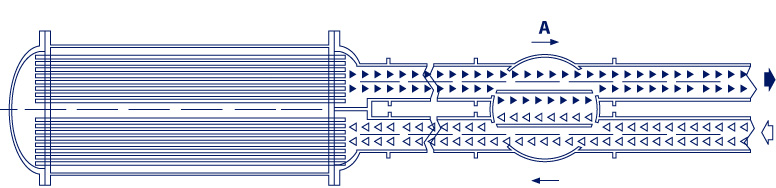

Normaler Wasserstrom:

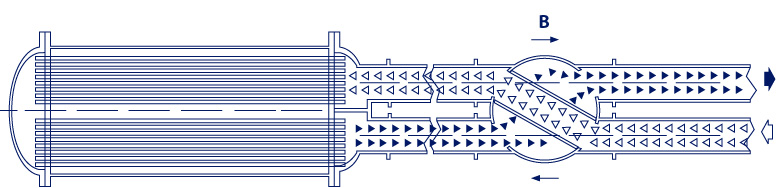

Umgekehrter Wasserstrom:

Das Kühlwasser durchfließt die Umlenkarmatur im Gegenstrom z. B. strömt das vorlaufende Wasser durch den Mantelraum und das rücklaufende Wasser durch das innen eingebaute Knickrohr (die Fließrichtung ist veränderbar).
Zur Strömungsumkehr dreht der Stellantrieb das Knickrohr um 60° vom Vorlaufstuzten auf den Rücklaufstutzen.
Der Betrieb mit Umkehrströmung ist begrenzt auf 30 Sek., danach dreht der Stellantrieb wieder in die Normalposition zurück.

Der Reinigungszyklus ist auf ein Schaltintervall von 4 Stunden ausgelegt, allgemein ausreichend für übliche Betriebsbedingungen (Wasserqulität,
-temperaturen, -fließgeschwindigkeiten).
Die Einbaulage der Umkehrarmatur ist beliebig.
Für besondere Bedingungen mit abweichenden Reinigungszyklen und längerer Verweildauer in der Umkehrstellung könne die werkseitigen Einstellung verändert werden.

Anschlüsse:

Dichtungen:

Beschichtungen:

Flanschanschlüsse nach DIN- oder
ANSI-Normen DN 50 ... DN 600

Radialwellendichtringe nach
DIN 3760 Flachdichtungen am Deckelflansch 3 mm dick und asbestfrei

Schutzanstrich auf Epoxidharz-Basis,
3-lagig ausgeführt, ca. 200µ dick.
